🔧 راهنمای کامل تعویض سوکت ۵ خانه دیاگ نری و مادگی

سوکت ۵ خانه دیاگ (نری و مادگی) نقش مهمی در برقراری ارتباط بین دستگاه دیاگ و ECU خودرو دارد. هرگونه خرابی در این سوکت می‌تواند باعث عدم شناسایی ECU، قطع ارتباط دیاگ یا خطای اتصال شود. در این مقاله، به‌صورت کاملاً اصولی و بدون آسیب روش تعویض این سوکت را آموزش می‌دهیم.

📌 سوکت ۵ خانه دیاگ چیست؟

سوکت ۵ خانه دیاگ یک رابط الکتریکی است که اطلاعات را بین:

• ECU خودرو 🧠

• دستگاه دیاگ 🔍

منتقل می‌کند.
این سوکت معمولاً در زیر داشبورد یا کنار جعبه فیوز قرار دارد.

⚠️ علائم خرابی سوکت ۵ خانه دیاگ

در صورت مشاهده موارد زیر، تعویض سوکت ضروری است:

✅ شناسایی نشدن ECU توسط دیاگ
✅ قطع و وصل شدن ارتباط دیاگ
✅ شل بودن یا لق زدن سوکت
✅ شکستگی، زنگ‌زدگی یا سولفاته شدن پایه‌ها
✅ ارور ارتباط (Communication Error)

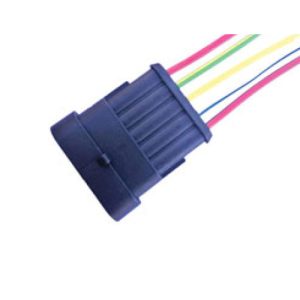

سوکت 5خانه مادگی دیاگ

برای تهیه محصول روی لینک بالا کلیک کنید.

🧰 ابزارهای مورد نیاز

قبل از شروع، ابزارهای زیر را آماده کنید:

🔹 سوکت ۵ خانه دیاگ نری و مادگی استاندارد
🔹 سیم‌چین و سیم‌لخت‌کن ✂️
🔹 هویه و قلع باکیفیت 🔥
🔹 روکش حرارتی یا چسب برق
🔹 مولتی‌متر (در صورت نیاز) 📟

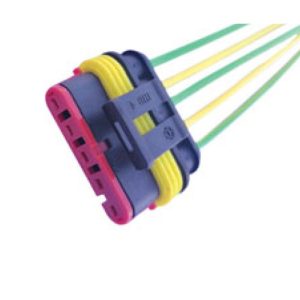

سوکت 5خانه نری دیاگ

برای تهیه محصول روی لینک بالا کلیک کنید.

🛑 نکات ایمنی قبل از تعویض

رعایت این موارد الزامی است:

🔴 خودرو خاموش باشد
🔴 سوئیچ کاملاً بسته شود
🔴 در صورت امکان، سر باتری منفی جدا گردد
🔴 از تماس پایه‌ها با بدنه فلزی جلوگیری کنید

🛠️ آموزش مرحله‌به‌مرحله تعویض سوکت ۵ خانه دیاگ

1️⃣ شناسایی سیم‌ها

ابتدا رنگ‌بندی و ترتیب سیم‌های متصل به سوکت را یادداشت یا عکس‌برداری کنید 📸
این کار از اشتباه در اتصال جلوگیری می‌کند.

2️⃣ جدا کردن سوکت معیوب

سوکت خراب را با سیم‌چین جدا کنید و حدود ۵ میلی‌متر از روکش سیم‌ها را لخت نمایید.

⚠️ سیم‌ها را بیش از حد کوتاه نکنید.

3️⃣ اتصال سوکت جدید (نری یا مادگی)

سیم‌ها را مطابق ترتیب قبلی:
🔹 لحیم‌کاری کنید
یا
🔹 با پرس استاندارد متصل نمایید

اتصال باید محکم و بدون لقی باشد.

4️⃣ عایق‌کاری اصولی

پس از اتصال:
🟢 از روکش حرارتی استفاده کنید
یا
🟢 چسب برق با کیفیت بپیچید

این کار مانع اتصال کوتاه می‌شود.

5️⃣ تست نهایی دیاگ

پس از اتمام کار:
🔌 دستگاه دیاگ را متصل کنید
🚗 سوئیچ را باز کنید
📊 ارتباط با ECU را بررسی نمایید

در صورت برقراری ارتباط پایدار، تعویض با موفقیت انجام شده است.

🔍 چرا کیفیت سوکت ۵ خانه دیاگ اهمیت بالایی دارد؟

سوکت ۵ خانه دیاگ به‌طور مستقیم با خطوط ارتباطی ECU در ارتباط است و کوچک‌ترین ضعف در اتصال می‌تواند باعث قطع داده، خطای نرم‌افزاری و تشخیص اشتباه عیب خودرو شود. استفاده از سوکت‌های بی‌کیفیت یا لحیم‌کاری ضعیف، در درازمدت موجب ایجاد نویز و اختلال در ارتباط دیاگ خواهد شد.

🚘 نقش لرزش و رطوبت در خرابی سوکت دیاگ

لرزش‌های مداوم داشبورد و نفوذ رطوبت، از دلایل اصلی شل شدن پایه‌ها و سولفاته شدن سوکت هستند. به همین دلیل توصیه می‌شود پس از تعویض سوکت، آن را در محلی ثابت کرده و از روکش حرارتی یا محافظ استفاده شود تا طول عمر اتصال افزایش یابد.

⭐ نکات طلایی برای افزایش عمر سوکت دیاگ

✨ از سوکت‌های فابریک و باکیفیت استفاده کنید
✨ از کشیدن سیم‌ها هنگام اتصال دیاگ خودداری نمایید
✨ در برابر رطوبت و گردوغبار محافظت شود
✨ دیاگ را با زاویه درست متصل کنید

❓ سوالات متداول (FAQ)

🔹 آیا سوکت ۵ خانه دیاگ در همه خودروها یکسان است؟

خیر، اما در بسیاری از خودروهای داخلی ساختار مشابهی دارد؛ ترتیب سیم‌ها ممکن است متفاوت باشد.

🔹 در صورت اشتباه در اتصال چه اتفاقی می‌افتد؟

ممکن است ECU شناسایی نشود یا خطای ارتباط نمایش داده شود، بنابراین دقت در ترتیب سیم‌ها بسیار مهم است.

📝 جمع‌بندی

تعویض سوکت ۵ خانه دیاگ نری و مادگی با رعایت اصول فنی، کار پیچیده‌ای نیست اما دقت بالا می‌طلبد. با استفاده از این راهنما می‌توانید بدون آسیب به ECU و سیستم برق خودرو، مشکل ارتباط دیاگ را به‌طور کامل برطرف کنید.
