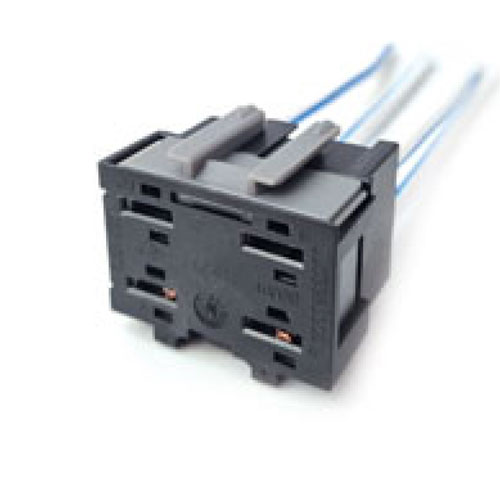

سوکت جافیوز بزرگ ال90 و پژو 207

سوکت جافیوز بزرگ در خودروهای ال۹۰ (L90) و پژو ۲۰۷، یکی از مهم‌ترین اتصالات در سیستم برق‌رسانی موتور و کابین خودرو است. این سوکت‌ها مستقیماً به جعبه‌فیوز داخل موتور (یا گاهاً داخل کابین) متصل می‌شوند و برق بسیاری از تجهیزات الکترونیکی خودرو را منتقل می‌کنند.

✅ تعریف سوکت جافیوز بزرگ:

• سوکت چند پین (معمولاً 20 تا 40 پین یا بیشتر) که به جعبه‌فیوز (BCM یا BSI) متصل می‌شود.

• وظیفه‌اش انتقال برق و سیگنال بین جعبه‌فیوز و بخش‌های مختلف خودرو است.

• در دو نوع کلی موجود است:

  • جافیوز موتور (زیر کاپوت)

  • جافیوز داخل کابین (معمولاً برای تجهیزات کنترلی)

🔧 مشخصات فنی سوکت جافیوز بزرگ:

⚙️ کاربرد در خودروها:

🟦 در ال 90 (تندر 90):

• سوکت جافیوز بزرگ به جعبه‌فیوز موتور (BSM) متصل است.

• کنترل اجزایی مثل:

  • ECU

  • فن رادیاتور

  • چراغ‌ها

  • پمپ بنزین

🟥 در پژو 207:

• سوکت جافیوز بزرگ معمولاً به BSI داخل کابین یا BSM در موتور وصل است.

• انتقال برق به:

  • سیستم مالتی‌پلکس (Multiplex)

  • یونیت فن

  • چراغ‌های جلو، بوق، کولر و…

⚠️ علائم خرابی یا شل بودن این سوکت:

• خاموش شدن ناگهانی خودرو

• قطع و وصل برق فن، چراغ‌ها، یا پمپ بنزین

• روشن نشدن خودرو

• خطاهای پراکنده در سیستم مالتی‌پلکس یا BSI

🛠️ نکات مهم هنگام تعویض یا تعمیر:

1. حتماً باتری را قطع کن پیش از دستکاری سوکت.

2. از سوکت فابریک یا با کیفیت بالا استفاده کن.

3. اگر پین‌های سوکت دچار سوختگی یا ذوب شدن بودند، باید کل سوکت تعویض شود.

4. پین‌آوت (ترتیب پین‌ها) در پژو و ال90 متفاوت است – جای اشتباه ممکن است ECU یا BSI را بسوزاند.

📌 جمع‌بندی سریع:
