تعویض رله دوبل شیشه‌ای چگونه انجام می‌شود؟ آموزش ساده و کاربردی
تعویض رله دوبل شیشه‌ای چگونه انجام می‌شود؟ آموزش ساده و کاربردی

🔧 رله دوبل شیشه‌ای یکی از قطعات مهم در مدارهای الکتریکی برخی خودروها و تجهیزات است که وظیفه کنترل و انتقال جریان برق را بر عهده دارد. خرابی این قطعه می‌تواند باعث اختلال در عملکرد بخش‌های مختلف سیستم برق شود.

اگر قصد دارید بدانید رله دوبل شیشه‌ای چگونه تعویض می‌شود، در این مقاله مراحل تعویض را به زبان ساده بررسی می‌کنیم و نکات مهمی را که هنگام انجام این کار باید رعایت کنید، توضیح می‌دهیم.

🔍 رله دوبل شیشه‌ای چیست؟

رله دوبل شیشه‌ای نوعی رله الکترومکانیکی است که برای کنترل مدارهای برقی مورد استفاده قرار می‌گیرد. ساختار شیشه‌ای آن امکان مشاهده بخش داخلی رله را فراهم می‌کند و در برخی مدل‌ها، دو مدار یا عملکرد در یک مجموعه قرار گرفته‌اند.

⚡ به زبان ساده، رله مانند یک کلید الکتریکی کنترل‌شونده عمل می‌کند؛ یعنی با دریافت فرمان مناسب، مسیر عبور جریان را وصل یا قطع می‌کند.

⚠️ علائم خرابی رله دوبل شیشه‌ای

پیش از تعویض رله، بهتر است از خرابی آن مطمئن شوید. برخی نشانه‌های رایج عبارت‌اند از:

🔴 قطع و وصل شدن ناگهانی مدار
⚡ عمل نکردن مصرف‌کننده برقی مرتبط با رله
🔥 داغ شدن غیرعادی رله
🔊 ایجاد صدای غیرطبیعی هنگام عملکرد
💡 روشن نشدن بخشی از سیستم برق خودرو
🔌 وجود آثار سوختگی یا تغییر رنگ روی پایه‌ها
🚗 روشن نشدن خودرو در صورتی که رله مربوط به مدارهای حیاتی باشد

نکته: این علائم همیشه به معنی خرابی خود رله نیستند. خرابی سیم‌کشی، سوکت، فیوز یا اتصالات نیز می‌تواند علائم مشابه ایجاد کند.

🧰 برای تعویض رله دوبل شیشه‌ای به چه ابزارهایی نیاز داریم؟

در بسیاری از موارد، تعویض رله کار پیچیده‌ای نیست و ابزار خاصی لازم ندارد. با این حال، بسته به محل نصب رله ممکن است به ابزارهای زیر نیاز داشته باشید:

🪛 پیچ‌گوشتی مناسب
🧤 دستکش کار
🔦 چراغ‌قوه برای مشاهده محل نصب
📏 مولتی‌متر برای بررسی مدار و اتصالات
🔧 ابزار مناسب برای خارج کردن رله در صورت دسترسی دشوار
🛠️ مراحل تعویض رله دوبل شیشه‌ای
۱. برق سیستم را قطع کنید

قبل از شروع کار، خودرو یا دستگاه را خاموش کنید و در صورت امکان منبع تغذیه مدار را قطع کنید.

🔒 در خودرو، اگر شرایط و دستورالعمل سازنده اجازه می‌دهد، می‌توان برای کاهش احتمال اتصال کوتاه، اتصال باتری را نیز بررسی و در صورت نیاز قطع کرد.

۲. محل رله را پیدا کنید

رله معمولاً داخل جعبه فیوز، تابلو برق یا محفظه مخصوص رله قرار دارد.

📍 ابتدا محل دقیق رله موردنظر را از روی نقشه، دفترچه خودرو یا تجهیزات مربوطه شناسایی کنید. در این مرحله، به شماره و مشخصات درج‌شده روی رله توجه داشته باشید.

۳. مشخصات رله را بررسی کنید

قبل از خارج کردن رله، مشخصات آن را با دقت بررسی کنید.

🔎 مواردی مانند ولتاژ، تعداد پایه‌ها، آرایش پایه‌ها و مشخصات فنی باید با رله جایگزین مطابقت داشته باشند.

❌ صرفاً به ظاهر شیشه‌ای یا اندازه رله اکتفا نکنید.

۴. رله قدیمی را خارج کنید

رله را به‌آرامی و با حرکت کنترل‌شده از محل خود خارج کنید.

🧤 اگر رله به‌راحتی بیرون نمی‌آید، از فشار بیش از حد یا ابزار نامناسب استفاده نکنید؛ زیرا ممکن است پایه‌های رله یا سوکت آسیب ببینند.

۵. سوکت و پایه‌ها را بررسی کنید

پس از خارج کردن رله، وضعیت محل اتصال را بررسی کنید.

🔍 به دنبال موارد زیر باشید:

آثار سوختگی
تغییر رنگ پایه‌ها
شل بودن اتصالات
زنگ‌زدگی یا خوردگی
ذوب شدن یا آسیب دیدن سوکت

⚠️ اگر سوکت یا سیم‌کشی آسیب دیده باشد، نصب یک رله جدید به‌تنهایی مشکل را برطرف نمی‌کند.

۶. رله جدید را نصب کنید

رله جایگزین را با توجه به آرایش پایه‌ها و جهت صحیح نصب در محل خود قرار دهید.

🔌 رله را بدون اعمال فشار غیرضروری جا بزنید و مطمئن شوید که پایه‌ها به‌درستی در محل اتصال قرار گرفته‌اند.

۷. سیستم را دوباره روشن و آزمایش کنید

پس از نصب، برق سیستم را وصل کرده و عملکرد مدار مربوطه را بررسی کنید.

✅ اگر دستگاه یا خودرو به‌درستی کار می‌کند و علائم قبلی برطرف شده‌اند، احتمالاً تعویض رله موفقیت‌آمیز بوده است.

🧪 چگونه رله دوبل شیشه‌ای را تست کنیم؟

اگر قبل از تعویض می‌خواهید از خراب بودن رله مطمئن شوید، استفاده از مولتی‌متر می‌تواند کمک‌کننده باشد.

ابتدا مشخصات پایه‌های رله را از روی نقشه یا اطلاعات فنی همان مدل مشخص کنید. سپس مقاومت و عملکرد کنتاکت‌ها را مطابق مشخصات سازنده بررسی کنید.

📌 مقدار مقاومت و نحوه تست به مدل رله بستگی دارد؛ بنابراین نباید یک عدد ثابت را برای تمام رله‌های دوبل شیشه‌ای معیار خرابی در نظر گرفت.

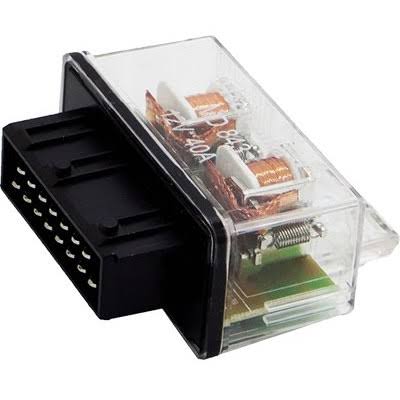

رله دوبل شیشه ایی

برای تهیه محصول از سایت یدک 17 روی لینک بالا کلیک کنید.

🚨 نکات مهم ایمنی هنگام تعویض رله

ایمنی را هنگام کار با مدارهای الکتریکی جدی بگیرید:

⚡ قبل از کار، برق مدار را قطع کنید.
🔥 اگر رله داغ است، اجازه دهید خنک شود.
🧤 از ابزار و تجهیزات مناسب استفاده کنید.
🔌 پایه‌های رله را با اجسام فلزی اتصال کوتاه نکنید.
📖 در صورت وجود، نقشه سیم‌کشی و دستورالعمل سازنده را بررسی کنید.
❌ از نصب رله‌ای با مشخصات نامناسب خودداری کنید.
👨‍🔧 اگر مدار پیچیده است یا علت خرابی مشخص نیست، از متخصص برق خودرو یا تکنسین مربوطه کمک بگیرید.
❓ آیا می‌توان هر رله دوبل شیشه‌ای را جایگزین کرد؟

خیر. رله جایگزین باید از نظر مشخصات الکتریکی و آرایش پایه‌ها با رله اصلی سازگار باشد.

حتی اگر دو رله از نظر ظاهری کاملاً مشابه باشند، ممکن است عملکرد یا آرایش پایه‌های متفاوتی داشته باشند.

بنابراین هنگام خرید، مشخصات درج‌شده روی رله و اطلاعات فنی سازنده را بررسی کنید.

💡 جمع‌بندی

تعویض رله دوبل شیشه‌ای در صورت دسترسی مناسب به محل نصب، معمولاً کار پیچیده‌ای نیست؛ اما رعایت نکات ایمنی و انتخاب رله جایگزین با مشخصات صحیح اهمیت زیادی دارد.

🔧 مراحل کلی کار عبارت‌اند از:

قطع برق ➜ شناسایی رله ➜ بررسی مشخصات ➜ خارج کردن رله قدیمی ➜ بررسی سوکت و پایه‌ها ➜ نصب رله جدید ➜ تست عملکرد

اگر پس از تعویض، مشکل همچنان وجود داشت، بهتر است فقط به تعویض مجدد رله اکتفا نکنید و فیوز، سیم‌کشی، سوکت و سایر بخش‌های مدار نیز بررسی شوند.
