🔧 آموزش مرحله‌به‌مرحله تشخیص خرابی سوکت موتور فن پراید

مرحله اول: خودرو را خاموش کنید 🔌

قبل از بررسی سوکت، خودرو را خاموش کنید و اجازه دهید قطعات داغ خنک شوند.

اگر قرار است روی سیم‌کشی یا پایه‌های برق کار کنید، اقدامات ایمنی لازم را انجام دهید تا احتمال اتصال کوتاه کاهش پیدا کند.

مرحله دوم: محل سوکت موتور فن را پیدا کنید 🔎

سوکت متصل به موتور فن را پیدا کرده و ابتدا بدون جدا کردن آن، وضعیت ظاهری را بررسی کنید.

به دنبال این موارد باشید:

• 🔥 آثار سوختگی

• 🟤 تغییر رنگ پایه‌ها

• 🟢 سولفاته شدن

• 🔌 شل شدن سوکت

• ✂️ پارگی یا پوسیدگی سیم

• 💧 آثار نفوذ رطوبت

مرحله سوم: سوکت نری را بررسی کنید 🔍

پس از جدا کردن سوکت، پین‌های قسمت نری را بررسی کنید.

پایه‌ها نباید:

• خم شده باشند.

• سیاه شده باشند.

• بیش از حد خورده شده باشند.

• لق باشند.

• آثار سوختگی داشته باشند.

اگر یکی از پایه‌ها نسبت به بقیه تغییر رنگ داده است، احتمال وجود مشکل در همان مسیر بیشتر است.

مرحله چهارم: سوکت مادگی را بررسی کنید 🔬

حالا قسمت مادگی را بررسی کنید.

یکی از مشکلات رایج این است که ترمینال مادگی در اثر حرارت یا استفاده طولانی، گشاد می‌شود.

در این حالت ممکن است سوکت از بیرون سالم به نظر برسد اما اتصال الکتریکی مناسبی برقرار نکند.

⚠️ اگر ترمینال مادگی تغییر شکل داده یا بدنه پلاستیکی سوکت ذوب شده است، تعمیر موقت ممکن است دوباره باعث گرم شدن اتصال شود؛ در چنین شرایطی تعویض قطعه آسیب‌دیده گزینه مطمئن‌تری است.

⚡ تست برق سوکت موتور فن با مولتی‌متر

اگر به مولتی‌متر دسترسی دارید، می‌توانید مسیر برق را بررسی کنید.

روش کلی:

1. 🔌 مولتی‌متر را روی حالت اندازه‌گیری ولتاژ DC قرار دهید.

2. ⚡ مدار را در شرایطی قرار دهید که فن باید فعال شود.

3. 🔎 ولتاژ ورودی و مسیر مربوط به موتور فن را بررسی کنید.

4. 📊 نتیجه را با مشخصات مدار و نقشه سیم‌کشی همان مدل مقایسه کنید.

اگر برق مورد انتظار در ورودی وجود دارد اما در سمت موتور فن افت غیرعادی مشاهده می‌شود، سوکت، ترمینال یا سیم‌کشی باید با دقت بیشتری بررسی شود.

⚠️ رنگ سیم و شماره پایه‌ها را بدون داشتن نقشه مخصوص همان مدل خودرو قطعی فرض نکنید؛ سیم‌کشی پراید در مدل‌های مختلف می‌تواند متفاوت باشد.

📉 تست افت ولتاژ سوکت؛ یکی از بهترین روش‌های تشخیص

گاهی مولتی‌متر در حالت عادی ولتاژ مناسبی نشان می‌دهد، اما زمانی که فن جریان می‌کشد، اتصال ضعیف باعث افت ولتاژ می‌شود.

در چنین شرایطی تست افت ولتاژ می‌تواند کمک‌کننده باشد.

نشانه احتمالی اتصال ضعیف:

ولتاژ مناسب بدون بار + افت محسوس هنگام فعال شدن فن = نیاز به بررسی مسیر اتصال

این مسیر می‌تواند شامل:

🔌 سوکت

⚡ ترمینال

🧵 سیم

🔗 اتصال بدنه

باشد.

🔥 چرا سوکت موتور فن می‌سوزد؟

سوختن سوکت معمولاً فقط یک اتفاق تصادفی نیست و باید علت اصلی آن پیدا شود.

دلایل احتمالی عبارت‌اند از:

۱. 🔌 اتصال ضعیف

شل بودن ترمینال باعث افزایش مقاومت تماس و ایجاد گرما می‌شود.

۲. ⚡ جریان بالای موتور فن

اگر موتور فن به دلیل فرسودگی، گیرکردن یا مشکلات مکانیکی جریان بیشتری از حالت عادی بکشد، اتصال و سیم‌کشی نیز تحت فشار قرار می‌گیرند.

۳. 🟢 اکسید شدن پایه‌ها

اکسید شدن می‌تواند کیفیت تماس الکتریکی را کاهش دهد.

۴. 🔥 ذوب شدن تدریجی پلاستیک

گرمای ایجادشده در محل اتصال ممکن است به مرور باعث تغییر شکل یا ذوب شدن بدنه سوکت شود.

۵. 💧 نفوذ رطوبت

رطوبت و خوردگی می‌توانند کیفیت اتصال را کاهش دهند.

🆚 چگونه خرابی سوکت را از خرابی موتور فن تشخیص دهیم؟

کار نکردن فن به‌تنهایی برای تشخیص خرابی سوکت کافی نیست.

برای عیب‌یابی باید چند بخش را جداگانه بررسی کنید.

در عیب‌یابی فن، علاوه بر موتور باید فیوز، رله، سنسورها و سیم‌کشی نیز بررسی شوند.

🧪 تست موتور فن برای جلوگیری از تشخیص اشتباه

اگر مدار خودرو اجازه می‌دهد و دستورالعمل فنی همان مدل را در اختیار دارید، می‌توان سلامت موتور فن را جداگانه بررسی کرد.

اگر موتور فن با تغذیه مستقیم و صحیح طبق مشخصات فنی کار کند، اما در مدار اصلی خودرو کار نکند، باید مسیر برق‌رسانی، سوکت، رله و سیم‌کشی بررسی شود.

⚠️ توجه: اتصال مستقیم باتری باید فقط به‌عنوان تست و مطابق مشخصات موتور انجام شود. اتصال اشتباه قطب‌ها یا ایجاد اتصال کوتاه می‌تواند باعث آسیب به سیم‌کشی یا سوختن فیوز شود.

🛠️ آیا سوکت خراب را تعمیر کنیم یا تعویض کنیم؟

تصمیم به وضعیت سوکت بستگی دارد.

🟢 قابل بررسی برای تعمیر

اگر:

• فقط کمی اکسید شده باشد.

• بدنه سوکت سالم باشد.

• پایه‌ها تغییر شکل جدی نداشته باشند.

• سیم‌ها سالم باشند.

ممکن است تمیزکاری و اصلاح اتصال کافی باشد.

🔴 بهتر است تعویض شود

اگر:

• بدنه سوکت ذوب شده باشد.

• پایه‌ها سوخته باشند.

• ترمینال مادگی گشاد شده باشد.

• سیم نزدیک سوکت حرارت دیده باشد.

• اتصال مرتباً قطع و وصل شود.

در چنین شرایطی تعویض سوکت و بررسی علت اصلی ایجاد حرارت، انتخاب مطمئن‌تری است.

🚫 اشتباهات رایج هنگام عیب‌یابی سوکت فن پراید

❌ فقط موتور فن را مقصر بدانیم

کار نکردن فن می‌تواند دلایل مختلفی داشته باشد.

❌ فقط ظاهر سوکت را بررسی کنیم

ممکن است سوکت از بیرون سالم باشد ولی ترمینال داخلی آن شل شده باشد.

❌ سیم را بکشیم

برای جدا کردن سوکت، نباید سیم‌ها را بکشید؛ ابتدا ضامن سوکت را آزاد کنید.

❌ بدون نقشه سیم‌کشی سیم‌ها را جابه‌جا کنیم

رنگ سیم‌ها را به‌تنهایی مبنای قطعی قرار ندهید.

❌ سوکت سوخته را بدون بررسی علت تعویض کنیم

اگر علت اصلی، جریان غیرعادی یا اتصال ضعیف باشد، سوکت جدید نیز ممکن است دوباره آسیب ببیند.

💡 آیا تمیز کردن سوکت مشکل را برطرف می‌کند؟

اگر مشکل فقط آلودگی یا اکسید سطحی باشد، تمیز کردن اصولی می‌تواند مفید باشد.

اما اگر:

🔥 سوکت ذوب شده باشد،

🔥 پایه‌ها سوخته باشند،

🔌 ترمینال مادگی گشاد شده باشد،

یا

⚡ سیم‌ها آسیب دیده باشند،

صرفاً تمیز کردن سوکت راه‌حل مناسبی نیست.

در منابع فنی مربوط به عیب‌یابی سوکت‌های پراید نیز بررسی اکسیدشدگی، وضعیت پین‌ها و اتصالات به‌عنوان بخش مهم عیب‌یابی مطرح شده است.

📋 چک‌لیست سریع تشخیص خرابی سوکت فن پراید

قبل از تعویض سوکت، این موارد را بررسی کنید:

• ☑️ ظاهر سوکت سالم است؟

• ☑️ اثری از سوختگی وجود ندارد؟

• ☑️ پین‌های نری سالم هستند؟

• ☑️ ترمینال‌های مادگی شل نیستند؟

• ☑️ سوکت اکسید نشده است؟

• ☑️ سیم‌ها قطع یا سوخته نیستند؟

• ☑️ هنگام فعال شدن فن افت ولتاژ غیرعادی وجود ندارد؟

• ☑️ فیوز و رله سالم هستند؟

• ☑️ موتور فن جداگانه بررسی شده است؟

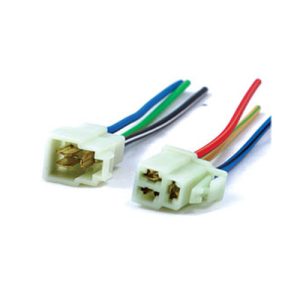

سوکت موتور فن کولر پراید نری ومادگی

برای تهیه این محصول از سایت یدک17 روی لینک بالا کلیک کنید.

❓ سوالات متداول

از کجا بفهمیم سوکت موتور فن پراید خراب است؟

قطع و وصل شدن فن، داغ شدن سوکت، آثار سوختگی، اکسید شدن پایه‌ها، شل بودن اتصال و افت ولتاژ در مسیر می‌توانند از نشانه‌های خرابی سوکت باشند.

آیا خرابی سوکت باعث روشن نشدن فن پراید می‌شود؟

بله، اگر اتصال سوکت به‌اندازه کافی جریان را منتقل نکند، موتور فن ممکن است روشن نشود یا عملکرد نامنظم داشته باشد. البته فیوز، رله، سیم‌کشی و خود موتور فن نیز باید بررسی شوند.

سوکت نری و مادگی فن پراید را چگونه تست کنیم؟

ابتدا ظاهر هر دو قسمت را بررسی کنید، سپس وضعیت پایه‌ها، خوردگی، شل بودن ترمینال‌ها و در صورت نیاز ولتاژ و افت ولتاژ مدار را بررسی کنید.

آیا سوکت سوخته فن را می‌توان تعمیر کرد؟

اگر آسیب جزئی باشد ممکن است قابل ترمیم باشد؛ اما در صورت ذوب شدن بدنه، سوختگی پایه‌ها یا گشاد شدن ترمینال‌ها، تعویض سوکت معمولاً مطمئن‌تر است.

چرا سوکت موتور فن دوباره می‌سوزد؟

اگر بعد از تعویض سوکت مجدداً سوخت، باید علت اصلی مانند اتصال ضعیف، جریان غیرعادی موتور فن، مشکل سیم‌کشی یا اتصالات بررسی شود.

🏁 جمع‌بندی

تشخیص خرابی سوکت موتور فن کولر پراید فقط با نگاه کردن به ظاهر آن انجام نمی‌شود. برای تشخیص دقیق باید سوکت نری، سوکت مادگی، سیم‌کشی، برق ورودی، افت ولتاژ، فیوز، رله و خود موتور فن را در کنار یکدیگر بررسی کرد.

🔌 اگر سوکت شل است → اتصال را بررسی کنید.

🔥 اگر سوکت داغ یا ذوب شده است → علت ایجاد حرارت را پیدا کنید.

🟢 اگر پایه‌ها اکسید شده‌اند → وضعیت ترمینال‌ها را بررسی کنید.

⚡ اگر برق به موتور نمی‌رسد → مسیر برق، فیوز، رله و سیم‌کشی را بررسی کنید.

🔧 اگر موتور با تغذیه صحیح نیز کار نمی‌کند → احتمال خرابی خود موتور فن مطرح است.

در نهایت، تعویض سوکت بدون پیدا کردن علت اصلی خرابی، ممکن است فقط یک راه‌حل موقت باشد. عیب‌یابی مرحله‌به‌مرحله باعث می‌شود مشکل اصلی سریع‌تر مشخص شود.
