سنسور دمای بیرون اتاق یا سنسور دمای هوای محیط (Ambient Temperature Sensor) یکی از قطعات کوچک اما مهم در خودرو است که وظیفه اندازه‌گیری دمای هوای بیرون را بر عهده دارد. اطلاعات این سنسور می‌تواند برای نمایش دمای محیط روی صفحه کیلومتر و همچنین عملکرد برخی سیستم‌های خودرو، به‌خصوص سیستم تهویه مطبوع، مورد استفاده قرار گیرد. در بسیاری از خودروها این سنسور از نوع NTC است؛ یعنی با افزایش دما، مقاومت الکتریکی آن کاهش پیدا می‌کند.
اما همیشه مشکل از خود سنسور نیست. خرابی سوکت، سولفاته شدن پایه‌ها، قطعی سیم‌ها، شل شدن اتصالات یا نفوذ آب به کانکتور می‌تواند باعث شود اطلاعات دمای محیط به‌درستی به یونیت مربوطه نرسد.
در این مقاله بررسی می‌کنیم که:
-
🔍 سوکت سنسور دمای بیرون اتاق چه وظیفه‌ای دارد؟
-
⚠️ مهم‌ترین علائم خرابی سوکت چیست؟
-
🧰 چگونه سوکت و سیم‌کشی را تست کنیم؟
-
📏 مقاومت سنسور را چگونه با مولتی‌متر اندازه بگیریم؟
-
🔌 چگونه بفهمیم مشکل از سنسور است یا سوکت؟
-
💡 چه زمانی نیاز به تعویض سوکت داریم؟
🔌 سوکت سنسور دمای بیرون اتاق چیست؟
سوکت سنسور دمای بیرون، رابط الکتریکی بین سنسور و سیم‌کشی خودرو است. سنسور معمولاً در قسمت‌هایی مانند جلوپنجره، سپر جلو یا محل دیگری که در معرض جریان هوای محیط باشد نصب می‌شود. در نمونه‌های رایج، عنصر اندازه‌گیری سنسور یک مقاومت NTC است.
به زبان ساده:
🌡️ دمای محیط → سنسور NTC → تغییر مقاومت → تغییر سیگنال الکتریکی → یونیت خودرو → نمایش/استفاده از دمای محیط
به همین دلیل، اگر سوکت یا سیم‌های اتصال دچار مشکل شوند، ممکن است خود سنسور سالم باشد اما خودرو دمای اشتباه را نمایش دهد.
⚠️ علائم خرابی سوکت سنسور دمای بیرون
خرابی سوکت معمولاً با علائم مشخصی همراه است. البته این علائم به‌تنهایی اثبات نمی‌کنند که سوکت خراب است و باید با تست الکتریکی تأیید شوند.
۱. 🌡️ نمایش دمای غیرواقعی
یکی از رایج‌ترین نشانه‌ها، نمایش دمای بسیار بالا یا پایین نسبت به دمای واقعی محیط است.
برای مثال، اگر دمای واقعی محیط حدود ۲۰ درجه باشد اما نمایشگر خودرو عددی کاملاً غیرمنطقی نشان دهد، باید سنسور، سوکت و سیم‌کشی بررسی شوند.
۲. 🔄 تغییر ناگهانی دمای نمایش داده‌شده
اگر هنگام حرکت یا عبور از دست‌انداز، عدد دمای بیرون ناگهان تغییر کند و دوباره به حالت قبلی برگردد، احتمال وجود اتصال ضعیف، لق بودن پایه‌های سوکت یا قطعی داخلی سیم وجود دارد.
این حالت اهمیت زیادی دارد؛ زیرا اتصال ناقص می‌تواند به‌صورت مقطعی ایجاد و برطرف شود.
۳. 💧 وجود سولفاته یا خوردگی روی پایه‌ها
سوکت سنسور دمای بیرون معمولاً در قسمت‌هایی از خودرو نصب می‌شود که ممکن است با:
-
آب
-
رطوبت
-
گل و لای
-
نمک جاده
-
گردوغبار
در تماس باشد.
نفوذ آب به کانکتور می‌تواند باعث خوردگی و اختلال در عملکرد اتصال الکتریکی شود. بررسی اتصالات از نظر خوردگی و نفوذ آب، یکی از مراحل استاندارد عیب‌یابی سنسورهای دمایی است.
۴. 🔧 شل شدن یا آسیب دیدن پایه‌های سوکت
گاهی مشکل ظاهری است. ممکن است یکی از پایه‌های فلزی:
-
خم شده باشد؛
-
داخل سوکت عقب رفته باشد؛
-
لق شده باشد؛
-
شکسته باشد؛
-
یا فشار کافی برای اتصال به پایه سنسور نداشته باشد.
در چنین شرایطی ممکن است سنسور کاملاً سالم باشد اما سیگنال آن به یونیت خودرو نرسد.
۵. 🚨 ثبت خطای مرتبط با سنسور
در برخی خودروها، اختلال در مدار سنسور می‌تواند باعث ثبت کد خطا در حافظه سیستم شود. با دستگاه دیاگ می‌توان اطلاعات لحظه‌ای دمای محیط را نیز بررسی و با دمای واقعی مقایسه کرد.
HELLA نیز برای عیب‌یابی سنسورهای دمایی، خواندن حافظه خطا و بررسی اتصالات الکتریکی، سوکت و سیم‌کشی را توصیه می‌کند.

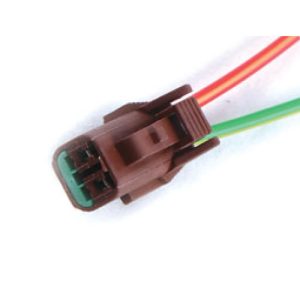

سوکت سنسور دمای دمای بیرون اتاق
برای تهیه این محصول از سایت یدک 17روی لینک بالا کلیک کنید.
🧰 وسایل مورد نیاز برای تست سوکت سنسور
برای یک بررسی اولیه معمولاً به تجهیزات پیچیده‌ای نیاز ندارید:
-
🔧 مولتی‌متر دیجیتال
-
🔍 چراغ قوه
-
🧹 اسپری تمیزکننده مناسب اتصالات الکتریکی
-
📌 پراب مناسب مولتی‌متر
-
📖 نقشه سیم‌کشی خودرو، در صورت نیاز
نکته: رنگ سیم‌ها و شماره پایه‌های سوکت در خودروهای مختلف یکسان نیست؛ بنابراین برای شناسایی پایه‌ها باید از نقشه سیم‌کشی همان خودرو استفاده شود.
🔎 روش تست خرابی سوکت سنسور دمای بیرون
مرحله اول: بازرسی ظاهری
ابتدا سوکت را از سنسور جدا کنید و با دقت آن را بررسی کنید.
به دنبال این موارد باشید:
🔴 خوردگی
🔴 سولفاته شدن
🔴 رطوبت یا آثار نفوذ آب
🔴 شکستگی بدنه سوکت
🔴 شل بودن پایه‌ها
🔴 عقب رفتن ترمینال داخل سوکت
🔴 پارگی یا ساییدگی سیم‌ها
اگر آثار خوردگی یا آب‌خوردگی مشاهده شد، قبل از تعویض سنسور باید وضعیت سوکت و سیم‌کشی مشخص شود.
مرحله دوم: بررسی سیم‌ها
سیم‌های متصل به سوکت را از محل اتصال تا دسته‌سیم بررسی کنید.
گاهی سیم در ظاهر سالم است اما در اثر کشیدگی، ضربه یا لرزش، رشته‌های داخلی آن قطع شده‌اند.
برای تشخیص این نوع خرابی می‌توان تست پیوستگی سیم را با مولتی‌متر انجام داد.
مرحله سوم: تست پیوستگی سیم
برای تست پیوستگی، ابتدا مدار را مطابق دستورالعمل خودرو بی‌برق کنید و در صورت نیاز اتصال یونیت مربوطه را جدا کنید.
سپس مولتی‌متر را روی حالت مقاومت یا Continuity قرار دهید.
یک پراب را روی پایه موردنظر سوکت سنسور و پراب دیگر را روی پایه متناظر در سمت یونیت قرار دهید.
در یک مدار سالم، مقاومت مسیر سیم باید بسیار پایین باشد. HELLA برای یک نمونه مدار سنسور دمایی مقدار مرجع حدود ۰ اهم را برای تست پیوستگی ذکر می‌کند؛ با این حال مقدار دقیق باید بر اساس نقشه و مشخصات همان خودرو تفسیر شود.
📏 تست مقاومت خود سنسور دمای بیرون
برای تشخیص اینکه مشکل از سوکت است یا خود سنسور، سنسور را از سوکت جدا کرده و مقاومت آن را اندازه‌گیری کنید.
سنسورهای NTC با تغییر دما، مقاومت متفاوتی دارند؛ به‌طور کلی:
🌡️ دمای پایین‌تر → مقاومت بیشتر
🔥 دمای بالاتر → مقاومت کمتر
این رفتار در سنسورهای دمایی NTC یک ویژگی اساسی است.
اما نکته بسیار مهم این است که نباید یک عدد مقاومت ثابت را برای تمام خودروها به‌عنوان مقدار استاندارد در نظر گرفت. مقدار صحیح باید از مشخصات فنی سازنده خودرو یا سنسور به دست آید.
برای نمونه، HELLA در یک خانواده از سنسورهای دمایی مقدار حدود ۲ تا ۶ کیلو‌اهم در ۲۵ درجه سانتی‌گراد را ذکر می‌کند، اما صراحتاً تأکید می‌کند که مقادیر مرجع به سازنده بستگی دارند.
🔌 تست ولتاژ سوکت سنسور
یکی دیگر از مراحل مهم، بررسی ولتاژ مدار است.
در برخی مدارهای سنسور دمایی، ولتاژ مرجع حدود ۵ ولت است. HELLA نیز برای یک نمونه مدار سنسور دمایی، حدود ۵ ولت را به‌عنوان مقدار مرجع تغذیه سوکت ذکر می‌کند.
اما ۵ ولت را نباید بدون بررسی نقشه سیم‌کشی، برای تمام خودروها قطعی فرض کرد.
روش کلی تست:
-
🔑 طبق دستورالعمل خودرو، سوئیچ را در وضعیت مناسب قرار دهید.
-
🔌 سوکت سنسور را جدا کنید.
-
📖 پایه تغذیه/سیگنال را طبق نقشه سیم‌کشی مشخص کنید.
-
📏 ولتاژ را با مولتی‌متر اندازه بگیرید.
-
🔍 مقدار به‌دست‌آمده را با مشخصات فنی خودرو مقایسه کنید.
اگر ولتاژ مورد انتظار وجود نداشته باشد، مشکل الزاماً خود سوکت نیست و باید سیم‌کشی، اتصال زمین، تغذیه یونیت و مدار مربوطه نیز بررسی شود.
🧪 چگونه بفهمیم مشکل از سنسور است یا سوکت؟
یک روش منطقی برای عیب‌یابی این است که مراحل را از ساده‌ترین بررسی شروع کنیم.
| نتیجه تست | احتمال خرابی |
|---|---|
| مقاومت سنسور خارج از مشخصات | 🌡️ سنسور |
| پایه‌های سوکت سولفاته شده | 🔌 سوکت |
| پایه سوکت لق یا شکسته | 🔌 سوکت |
| سیم دارای قطعی | 🧵 سیم‌کشی |
| پیوستگی سیم وجود ندارد | 🧵 سیم‌کشی |
| ولتاژ مرجع وجود ندارد | ⚡ مدار تغذیه/یونیت/سیم‌کشی |
| مقدار دما در دیاگ غیرمنطقی است | 🔍 نیازمند بررسی سنسور و مدار |
| مشکل با تکان دادن دسته‌سیم ایجاد و برطرف می‌شود | 🔌 سوکت یا سیم‌کشی |
توجه: این جدول یک راهنمای عیب‌یابی است و جایگزین نقشه سیم‌کشی و مقادیر استاندارد مخصوص خودرو نمی‌شود.
💡 یک تست ساده برای پیدا کردن اتصال ضعیف
اگر عدد دمای بیرون به‌صورت مقطعی تغییر می‌کند، هنگام مشاهده پارامتر دما در دیاگ می‌توان با احتیاط دسته‌سیم و قسمت نزدیک سوکت را بررسی کرد.
اگر با حرکت کنترل‌شده دسته‌سیم، مقدار دما به‌طور غیرطبیعی تغییر کند، احتمال وجود مشکل در اتصال یا سیم‌کشی افزایش می‌یابد.
⚠️ این کار نباید با کشیدن شدید سیم یا ایجاد اتصال کوتاه انجام شود.
🚗 نقش سنسور دمای بیرون در عملکرد کولر خودرو
سنسور دمای محیط در بعضی خودروها فقط برای نمایش دمای بیرون استفاده نمی‌شود و اطلاعات آن می‌تواند در کنترل برخی سیستم‌های خودرو، از جمله سیستم تهویه مطبوع، نقش داشته باشد. HELLA نیز استفاده از اطلاعات سنسور دمای بیرون را برای نمایش دمای محیط و به‌عنوان متغیر کنترلی برخی سیستم‌های خودرو توضیح می‌دهد.
به همین دلیل، خرابی سنسور یا مدار آن در برخی خودروها می‌تواند با مشکلات عملکردی سیستم تهویه همراه شود. برای نمونه، HELLA در یک مورد فنی مربوط به خودروهای فولکس‌واگن، خرابی سنسور دمای بیرون یا کابل اتصال آن را به‌عنوان یکی از عوامل احتمالی مشکل سیستم تهویه مطرح کرده است.
❌ اشتباهات رایج هنگام تست سوکت سنسور
❌ تعویض مستقیم سنسور بدون تست سوکت
اگر سوکت سولفاته یا سیم قطع باشد، تعویض سنسور مشکل را حل نمی‌کند.
❌ استفاده از مقدار مقاومت عمومی
مقاومت سنسورهای NTC به دما و مشخصات طراحی سنسور وابسته است؛ بنابراین باید مقدار استاندارد همان قطعه بررسی شود.
❌ اتصال کوتاه پایه‌های سوکت
برای تست نباید پایه‌ها را به‌صورت تصادفی به یکدیگر متصل کرد.
❌ تست ولتاژ بدون شناخت پایه‌ها
قبل از اتصال پراب مولتی‌متر، پایه تغذیه، زمین و سیگنال را از روی نقشه مدار مشخص کنید.
🛠️ آیا سوکت سنسور دمای بیرون قابل تعمیر است؟
در بعضی موارد بله.
اگر فقط مشکل از کثیفی یا اکسیدشدگی خفیف کنتاکت‌ها باشد، پس از بررسی دقیق می‌توان کانکتور را تمیز کرد.
اما اگر:
-
پایه‌ها شکسته باشند؛
-
ترمینال‌ها تغییر شکل داده باشند؛
-
بدنه سوکت ذوب یا ترک خورده باشد؛
-
اتصال داخلی قابل اعتماد نباشد؛
-
یا سیم در محل اتصال آسیب جدی دیده باشد،
تعویض سوکت یا تعمیر اصولی دسته‌سیم می‌تواند گزینه مناسب‌تری باشد.
✅ چک‌لیست سریع عیب‌یابی
قبل از خرید سنسور جدید این موارد را بررسی کنید:
-
☑️ دمای نمایش داده‌شده با دمای واقعی مقایسه شده است؟
-
☑️ سوکت از نظر آب‌خوردگی و سولفاته بررسی شده است؟
-
☑️ پایه‌های فلزی سوکت سالم هستند؟
-
☑️ سیم‌ها قطعی یا پارگی ندارند؟
-
☑️ مقاومت سنسور اندازه‌گیری شده است؟
-
☑️ مقدار مقاومت با مشخصات سازنده مقایسه شده است؟
-
☑️ ولتاژ مدار طبق نقشه بررسی شده است؟
-
☑️ خطاهای ثبت‌شده با دستگاه دیاگ خوانده شده‌اند؟
-
☑️ مقدار دمای محیط در پارامترهای زنده دیاگ بررسی شده است؟
🎯 جمع‌بندی
خرابی سوکت سنسور دمای بیرون اتاق می‌تواند علائمی مشابه خرابی خود سنسور ایجاد کند؛ بنابراین صرفاً با مشاهده دمای اشتباه نباید بلافاصله سنسور را تعویض کرد.
بهترین روش عیب‌یابی، بررسی مرحله‌به‌مرحله است:
🔍 بازرسی سوکت → 🧵 بررسی سیم‌کشی → 📏 تست مقاومت سنسور → 🔌 بررسی مدار → 💻 بررسی دیاگ
از آنجا که مشخصات الکتریکی سنسور و مدار در خودروهای مختلف متفاوت است، برای تشخیص قطعی باید مقادیر اندازه‌گیری‌شده با اطلاعات فنی همان خودرو و همان سنسور مقایسه شوند. سنسورهای NTC نیز به‌طور کلی با افزایش دما مقاومت کمتری نشان می‌دهند، اما مقدار دقیق مقاومت به طراحی سنسور بستگی دارد.
سوالات متداول
آیا خرابی سوکت سنسور دمای بیرون باعث نمایش دمای اشتباه می‌شود؟
بله. قطعی، اتصال ضعیف، خوردگی یا آسیب پایه‌های سوکت می‌تواند باعث انتقال نادرست سیگنال سنسور شود.
از کجا بفهمیم سنسور خراب است یا سوکت؟
با ترکیب بازرسی ظاهری، تست مقاومت سنسور، بررسی پیوستگی سیم‌ها و اندازه‌گیری مدار می‌توان منبع مشکل را مشخص کرد.
مقاومت سنسور دمای بیرون باید چقدر باشد؟
عدد ثابتی برای همه خودروها وجود ندارد. مقاومت به دما و طراحی سنسور وابسته است و باید طبق مشخصات سازنده بررسی شود.
آیا سولفاته شدن سوکت باعث خرابی سنسور می‌شود؟
خوردگی و اتصال نامناسب می‌تواند عملکرد مدار سنسور را مختل کند. بنابراین قبل از تعویض سنسور، سوکت و کنتاکت‌ها باید بررسی شوند.
آیا با دیاگ می‌توان خرابی سنسور دمای بیرون را تشخیص داد؟
دیاگ می‌تواند خطاهای ثبت‌شده و در بسیاری از خودروها مقدار دمای گزارش‌شده توسط سنسور را نشان دهد. مقایسه این مقدار با دمای واقعی محیط می‌تواند به تشخیص مشکل کمک کند.
