علائم خرابی سوکت MAP در خودروهای چینی + روش تشخیص و تست
سنسور MAP (Manifold Absolute Pressure) یکی از قطعات مهم در سیستم مدیریت موتور است که فشار مطلق داخل منیفولد هوا را اندازهگیری میکند. اطلاعات این سنسور به ECU کمک میکند میزان هوای ورودی را بهتر تشخیص داده و مقدار مناسب سوخت و زمان جرقهزنی را تنظیم کند.
اما همیشه مشکل از خود سنسور MAP نیست؛ خرابی سوکت، سیمکشی یا اتصالات آن نیز میتواند علائمی شبیه خرابی سنسور ایجاد کند. به همین دلیل، قبل از تعویض سنسور باید وضعیت سوکت و اتصالات آن بررسی شود.
در این مقاله با مهمترین علائم خرابی سوکت MAP خودروهای چینی، دلایل خرابی و روش تست و تشخیص آن آشنا میشویم.
🔧 سوکت MAP چیست و چه وظیفهای دارد؟
سوکت MAP رابط الکتریکی بین سنسور و ECU خودرو است. این سوکت معمولاً چند مسیر برای تغذیه، اتصال بدنه و انتقال سیگنال سنسور دارد.
اگر سوکت دچار شلشدگی، سولفاته شدن، قطعی سیم یا ضعف اتصال شود، سیگنال MAP بهدرستی به ECU منتقل نمیشود و عملکرد موتور میتواند دچار اختلال شود.
نکته مهم: تعداد پایهها و آرایش سیمهای سوکت MAP در خودروهای مختلف متفاوت است؛ بنابراین برای تست پایهها باید از نقشه سیمکشی همان خودرو استفاده شود.
⚠️ مهمترین علائم خرابی سوکت MAP
🚨 ۱. روشن شدن چراغ چک موتور
یکی از رایجترین نشانهها، روشن شدن چراغ Check Engine است. اگر ECU سیگنال MAP را غیرطبیعی، قطع یا ناپایدار تشخیص دهد، ممکن است خطای مرتبط با سنسور MAP یا مدار آن ثبت شود.
البته روشن شدن چراغ چک بهتنهایی به معنی خرابی سوکت نیست و باید با دستگاه دیاگ و بررسی مدار، علت دقیق مشخص شود.
🚗 ۲. بد کار کردن موتور در دور آرام
خرابی اتصال MAP میتواند باعث ارسال اطلاعات نادرست فشار منیفولد به ECU شود. در نتیجه ممکن است موتور در حالت درجا دچار:
لرزش
نوسان دور موتور
افت دور آرام
خاموش شدن ناگهانی
شود.
⛽ ۳. افزایش مصرف سوخت
اگر ECU اطلاعات صحیحی از فشار منیفولد دریافت نکند، محاسبات مربوط به پاشش سوخت ممکن است تحت تأثیر قرار بگیرد.
در نتیجه، در برخی شرایط افزایش مصرف سوخت میتواند یکی از نشانههای وجود مشکل در مدار MAP باشد.
🐢 ۴. کاهش شتاب و افت توان موتور
اختلال در سیگنال MAP ممکن است باعث شود ECU نتواند شرایط واقعی موتور را بهدرستی تشخیص دهد.
نتیجه میتواند کاهش شتاب، واکنش نامناسب پدال گاز یا احساس کمبود توان هنگام حرکت باشد.
🔄 ۵. نوسان عملکرد موتور
اگر سوکت MAP اتصال ضعیفی داشته باشد، ممکن است سیگنال سنسور بهصورت لحظهای قطع و وصل شود.
در چنین شرایطی ممکن است خودرو در زمان تکان خوردن دستهسیم یا عبور از دستانداز، علائم متفاوتی نشان دهد.
این مورد یکی از نشانههای مهمی است که احتمال وجود مشکل در سوکت یا سیمکشی را بیشتر میکند.
🔌 ۶. تغییر رفتار خودرو هنگام تکان دادن سوکت
اگر با موتور روشن و در شرایط ایمن، بررسی دستهسیم نشان دهد که با حرکت بسیار جزئی سوکت یا سیمها، دور موتور تغییر میکند، احتمال وجود مشکل در اتصال الکتریکی وجود دارد.
⚠️ این آزمایش باید با احتیاط انجام شود و از تماس سیمها با قطعات متحرک یا داغ موتور جلوگیری شود.
🔍 دلایل خرابی سوکت MAP در خودروهای چینی
سوکت MAP ممکن است به دلایل مختلفی دچار مشکل شود:
💧 نفوذ آب و رطوبت
🟢 سولفاته یا اکسید شدن پایهها
🔌 شل شدن ترمینالهای داخل سوکت
✂️ قطعی یا نیمهقطعی سیمها
🔥 آسیب حرارتی سیمکشی
🛠️ تعمیرات غیراصولی سیمکشی
🚗 کشیدگی یا فشار روی دستهسیم
🧩 شکستگی یا تغییر شکل بدنه سوکت
در خودروهایی که در شرایط گرمایی، رطوبتی یا لرزش زیاد کار میکنند، بررسی دورهای اتصالات میتواند از تشخیص اشتباه خرابی سنسور جلوگیری کند.
🧰 روش تشخیص خرابی سوکت MAP
برای تشخیص دقیق بهتر است بررسی را از موارد ساده شروع کنید و سپس سراغ تستهای تخصصیتر بروید.
مرحله اول: بررسی ظاهری 🔎
ابتدا سوکت را از نظر موارد زیر بررسی کنید:
شکستگی بدنه سوکت
شل بودن اتصال
خوردگی یا تغییر رنگ پایهها
وجود رطوبت یا آلودگی
بیرون آمدن ترمینال از جای خود
آسیب دیدگی سیمها نزدیک سوکت
گاهی یک مشکل ساده در اتصال میتواند علائم مشابه خرابی خود سنسور ایجاد کند.
مرحله دوم: بررسی دستهسیم 🧵
سیمهای متصل به سوکت را از نظر پارگی، لهشدگی، سوختگی و کشیدگی بررسی کنید.
قسمتی از سیم که ظاهراً سالم است نیز ممکن است در داخل دچار قطعی شده باشد؛ بنابراین در صورت وجود علائم متناوب، تست پیوستگی سیمکشی اهمیت زیادی دارد.
مرحله سوم: استفاده از دستگاه دیاگ 💻
دیاگ میتواند اطلاعات مهمی درباره عملکرد مدار MAP در اختیار تعمیرکار قرار دهد.
وجود خطای مرتبط با MAP میتواند سرنخ مناسبی باشد، اما کد خطا بهتنهایی ثابت نمیکند که خود سنسور خراب است.
ابتدا باید سنسور، سوکت، تغذیه، بدنه و سیم سیگنال بررسی شوند.
مرحله چهارم: تست با مولتیمتر ⚡
با استفاده از مولتیمتر میتوان مدار مربوط به MAP را بررسی کرد.
موارد قابل بررسی شامل:
وجود ولتاژ تغذیه
کیفیت اتصال بدنه
پیوستگی سیمها
بررسی مدار سیگنال
بررسی تغییرات سیگنال سنسور در شرایط مختلف

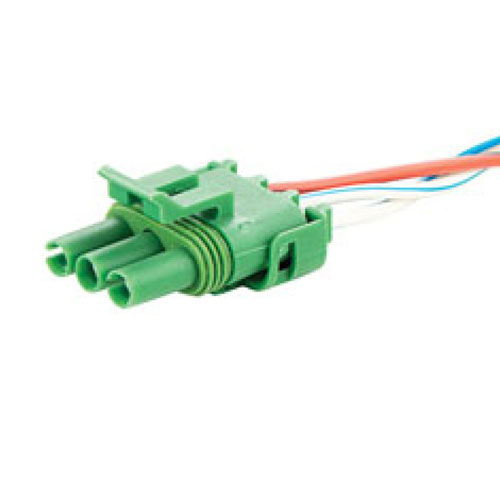

سوکت MAPخودروهای چینی
برای تهیه این محصول از سایت یدک 17 روی لینک بالا کلیک کنید.
⚠️ مقدار دقیق ولتاژ هر پایه را نمیتوان برای تمام خودروهای چینی یکسان در نظر گرفت. برای این تست باید نقشه سیمکشی و مشخصات فنی مدل خودرو در دسترس باشد.
🧪 چگونه تشخیص دهیم مشکل از سوکت است یا خود سنسور MAP؟
این یکی از مهمترین بخشهای عیبیابی است.
اگر سنسور از نظر فنی سالم باشد اما تغذیه، بدنه یا مسیر سیگنال آن مشکل داشته باشد، تعویض سنسور مشکل را برطرف نمیکند.
برای تشخیص بهتر، این ترتیب را دنبال کنید:
سوکت → سیمکشی → تغذیه و بدنه → سیگنال → سنسور → بررسی دادههای ECU
اگر با حرکت دادن بسیار جزئی دستهسیم، سیگنال یا عملکرد موتور تغییر کند، احتمال وجود مشکل در اتصال یا سیمکشی بیشتر میشود.
📊 تفاوت علائم خرابی سوکت و سنسور MAP
مورد بررسی احتمال مشکل در سوکت/سیمکشی احتمال خرابی سنسور
قطع و وصل شدن علائم زیاد ممکن است
تغییر عملکرد با حرکت دستهسیم زیاد کم
سولفاته بودن پایهها زیاد کم
نبود تغذیه مناسب زیاد کم
سیگنال غیرمنطقی با وجود مدار سالم کم بیشتر
ثبت خطای MAP ممکن است ممکن است
روشن شدن چراغ چک ممکن است ممکن است
این جدول یک راهنمای اولیه است و جایگزین تست تخصصی خودرو نیست.
❌ اشتباه رایج: تعویض فوری سنسور MAP
یکی از اشتباهات رایج هنگام مشاهده خطای MAP، تعویض مستقیم سنسور است.
در حالی که علت مشکل ممکن است یکی از این موارد باشد:
سوکت معیوب + سیم قطعشده + اتصال بدنه ضعیف + تغذیه نامناسب + مشکل در مسیر سیگنال
بنابراین بهتر است قبل از خرید سنسور جدید، مدار آن بهطور کامل بررسی شود.
🛠️ چه زمانی باید سوکت MAP تعویض شود؟
اگر سوکت دچار شکستگی، تغییر شکل، شل شدن غیرقابلاصلاح ترمینالها، سوختگی یا خوردگی شدید شده باشد، تعمیر آن ممکن است نتیجه مطلوبی نداشته باشد و تعویض سوکت گزینه مناسبتری باشد.
در هنگام تعویض نیز باید ترتیب سیمها، نوع ترمینال و کیفیت اتصال بهدرستی رعایت شود.
❓ سوالات متداول
آیا خرابی سوکت MAP باعث روشن شدن چراغ چک میشود؟
بله، خرابی سوکت یا سیمکشی میتواند باعث اختلال در سیگنال MAP و ثبت خطا در ECU شود؛ اما برای تشخیص علت دقیق باید مدار بررسی شود.
آیا میتوان خرابی سوکت MAP را با دیاگ تشخیص داد؟
دیاگ میتواند اطلاعات و کدهای خطای مفیدی ارائه کند، اما معمولاً برای تشخیص قطعی خرابی سوکت، بررسی فیزیکی و تست مدار نیز لازم است.
آیا خرابی سوکت MAP باعث افزایش مصرف بنزین میشود؟
ممکن است. اگر اتصال معیوب باعث شود ECU اطلاعات نادرستی از فشار منیفولد دریافت کند، عملکرد موتور و محاسبات سوخت میتواند تحت تأثیر قرار گیرد.
آیا هر خطای MAP به معنی خرابی سنسور است؟
خیر. خطای MAP میتواند به دلیل خود سنسور، سوکت، سیمکشی، تغذیه، بدنه یا مسیر سیگنال ایجاد شود.
✅ جمعبندی
سوکت MAP یکی از قسمتهای مهم مدار سنسور فشار منیفولد است و خرابی آن میتواند علائمی مانند روشن شدن چراغ چک، بد کار کردن موتور، افت شتاب، افزایش مصرف سوخت و نوسان عملکرد موتور ایجاد کند.
بهترین روش عیبیابی این است که قبل از تعویض سنسور، ابتدا سوکت، پایهها، سیمکشی، تغذیه، بدنه و سیگنال بررسی شوند.
اگر قصد دارید مشکل MAP یک خودروی چینی را عیبیابی کنید، مدل دقیق خودرو و کد خطای دیاگ میتواند مسیر تشخیص را بسیار دقیقتر کند.
