چگونه سوکت سنسور اکسیژن ال 90 را تعویض کنیم؟ | آموزش گام‌به‌گام 🔧🚗

سوکت سنسور اکسیژن ال 90 یکی از بخش‌های مهم در مدار الکتریکی سنسور اکسیژن است و وظیفه برقراری ارتباط میان سنسور و سیم‌کشی خودرو را بر عهده دارد. خرابی، سوختگی، شل‌شدن یا اکسیدشدگی این سوکت می‌تواند باعث اختلال در عملکرد سنسور و ثبت خطا توسط ECU شود.

در بسیاری از مواقع، زمانی که چراغ چک روشن می‌شود، تصور می‌کنیم خود سنسور اکسیژن خراب شده است؛ در حالی که مشکل ممکن است از سوکت یا سیم‌کشی سنسور باشد.

در این مقاله با روش تعویض سوکت سنسور اکسیژن ال 90، ابزار موردنیاز، نکات سیم‌کشی و اشتباهات رایج آشنا می‌شویم.

🔌 سوکت سنسور اکسیژن ال 90 چه کاری انجام می‌دهد؟

سوکت سنسور اکسیژن رابط بین سنسور و مدار الکتریکی خودرو است.

این اتصال مسیر لازم برای انتقال سیگنال سنسور و در سنسورهای دارای گرم‌کننده، مسیرهای مربوط به مدار گرم‌کننده را فراهم می‌کند.

به‌صورت ساده:

سنسور اکسیژن ← 🔌 سوکت ← 🧵 سیم‌کشی خودرو ← 🖥️ ECU

اگر اتصال سوکت ضعیف باشد، اطلاعات سنسور ممکن است به‌درستی به ECU منتقل نشود.

⚠️ چه زمانی باید سوکت سنسور اکسیژن L90 را تعویض کنیم؟

قبل از تعویض سوکت، باید مطمئن شوید که مشکل واقعاً از سوکت است.

برخی نشانه‌های خرابی عبارت‌اند از:

• 🔥 سوختگی یا ذوب‌شدن بدنه سوکت

• 🟢 سولفاته‌شدن پایه‌ها

• 🔌 شل‌شدن ترمینال‌ها

• ⚡ قطع و وصل شدن اتصال

• 🧵 آسیب‌دیدگی سیم‌ها در نزدیکی سوکت

• 🚨 ثبت خطای مربوط به مدار سنسور اکسیژن

• 💡 روشن شدن چراغ چک موتور

• 🌡️ آسیب حرارتی به سیم یا بدنه سوکت

نکته مهم: روشن شدن چراغ چک به‌تنهایی ثابت نمی‌کند که سوکت خراب است. خود سنسور، سیم‌کشی، مدار گرم‌کننده یا سایر اجزای سیستم نیز می‌توانند عامل خطا باشند.

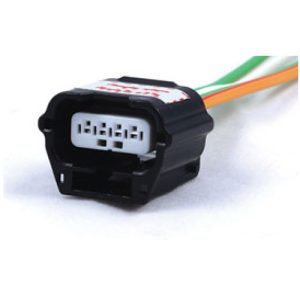

سوکت سنسور اکسیژن ال 90

برای تهیه این محصول از سایت یدک 17 روی لینک بالا کلیک کنید.

🧰 ابزارهای موردنیاز برای تعویض سوکت سنسور اکسیژن

برای انجام این کار به ابزارهای زیر نیاز دارید:

• 🔧 سوکت یا فیش جدید سازگار با L90

• ✂️ سیم‌چین

• 🪛 ابزار مناسب بازکردن اتصالات

• 🧰 سیم‌لخت‌کن

• 🔩 انبر پرس سرسیم

• 📏 مولتی‌متر

• 🔥 روکش حرارتی مناسب

• 🧤 دستکش کار

• 📸 دوربین موبایل برای ثبت وضعیت سیم‌ها

💡 پیشنهاد کاربردی

قبل از جدا کردن سیم‌ها، یک عکس واضح از سوکت و ترتیب سیم‌ها بگیرید. این کار می‌تواند هنگام نصب سوکت جدید از اشتباه در ترتیب سیم‌ها جلوگیری کند.

🛠️ آموزش تعویض سوکت سنسور اکسیژن ال 90

۱. خودرو را در محل ایمن پارک کنید 🚗

خودرو را روی سطحی مناسب پارک کرده و موتور را خاموش کنید.

از آنجا که سنسور اکسیژن در نزدیکی سیستم اگزوز قرار دارد، اجازه دهید موتور و قطعات اطراف سنسور کاملاً خنک شوند.

⚠️ هرگز روی سنسور یا سوکت داغ کار نکنید.

۲. اتصال باتری را قطع کنید 🔋

برای کاهش احتمال اتصال کوتاه، پیش از کار روی سیم‌کشی اقدامات ایمنی لازم را انجام دهید.

در صورت نیاز به قطع باتری، دستورالعمل مربوط به همان خودرو را رعایت کنید؛ زیرا قطع برق در برخی خودروها می‌تواند باعث از دست رفتن تنظیمات یا نیاز به تنظیم مجدد برخی تجهیزات شود.

۳. سوکت قدیمی را بررسی کنید 🔍

قبل از بریدن یا جداکردن سیم‌ها، وضعیت سوکت را با دقت بررسی کنید.

به دنبال موارد زیر باشید:

• 🔥 آثار سوختگی

• 🧯 ذوب‌شدن پلاستیک

• 🟢 خوردگی یا سولفاته

• 🔌 شل بودن پایه‌ها

• 🧵 پارگی سیم

• ⚠️ تغییر رنگ ترمینال‌ها

اگر فقط بدنه پلاستیکی آسیب دیده اما سیم و ترمینال‌ها سالم هستند، ممکن است روش تعمیر متفاوتی نسبت به یک سوکت کاملاً سوخته نیاز باشد.

📸 ۴. از ترتیب سیم‌ها عکس بگیرید

این مرحله بسیار مهم است.

قبل از جدا کردن سیم‌ها، از چند زاویه عکس بگیرید تا مشخص باشد هر سیم در کدام موقعیت قرار دارد.

چرا این کار مهم است؟

رنگ سیم‌ها همیشه معیار قابل اعتمادی برای تعیین عملکرد آن‌ها نیست.

ترتیب پایه‌ها باید بر اساس نقشه سیم‌کشی و مشخصات نسخه دقیق خودرو بررسی شود.

✂️ ۵. سوکت آسیب‌دیده را جدا کنید

اگر قرار است سوکت به‌طور کامل تعویض شود، قسمت آسیب‌دیده سیم را با دقت جدا کنید.

سعی کنید تا حد امکان سیم را از قسمت سالم قطع کنید.

اگر سیم در اثر حرارت شکننده، سیاه یا ذوب شده باشد، فقط تعویض سر سوکت کافی نیست و باید بخش آسیب‌دیده سیم نیز بررسی شود.

🧵 ۶. سیم‌ها را برای اتصال آماده کنید

پس از جدا کردن سوکت، روکش سیم‌ها را به اندازه مناسب جدا کنید.

مراقب باشید رشته‌های مسی داخل سیم آسیب نبینند.

سپس ترمینال مناسب سوکت جدید را آماده کنید.

🔧 ۷. ترمینال‌های سوکت جدید را نصب کنید

ترمینال مناسب باید با ابزار پرس استاندارد روی سیم نصب شود.

اتصال باید محکم باشد.

برای بررسی اولیه، می‌توان سیم را با فشار ملایم کشید تا مطمئن شوید ترمینال از سیم جدا نمی‌شود.

⚠️ هشدار

از اتصال‌های موقتی و غیراستاندارد، مانند پیچاندن ساده سیم‌ها و پوشاندن آن‌ها با چسب برق، برای مدار سنسور استفاده نکنید.

کیفیت اتصال الکتریکی در عملکرد صحیح سنسور اهمیت دارد.

🔌 ۸. سیم‌ها را در سوکت جدید قرار دهید

حالا ترمینال‌ها را طبق نقشه سیم‌کشی و ترتیب صحیح پایه‌ها داخل بدنه سوکت جدید قرار دهید.

هر ترمینال باید کاملاً در جای خود قفل شود.

پس از نصب، سوکت را از نظر قفل‌شدن ترمینال‌ها بررسی کنید.

❌ ترتیب سیم‌ها را حدس نزنید.

جابجایی پایه‌ها می‌تواند باعث عملکرد نادرست مدار و حتی آسیب به قطعات الکتریکی شود.

🛡️ ۹. اتصالات را عایق و محافظت کنید

در صورت نیاز، محل اتصال سیم‌ها را با روکش حرارتی مناسب محافظت کنید.

همچنین سیم‌ها نباید:

• با لوله اگزوز تماس داشته باشند.

• کنار بخش‌های بسیار داغ موتور قرار بگیرند.

• تحت کشش باشند.

• در مسیر قطعات متحرک قرار بگیرند.

🔥 گرما یکی از عوامل مهم آسیب به سیم‌کشی اطراف سنسور اکسیژن است.

🔌 ۱۰. سوکت جدید را به سنسور متصل کنید

پس از اطمینان از درست بودن ترتیب پایه‌ها، سوکت را به سنسور اکسیژن متصل کنید.

سوکت باید به‌طور کامل در جای خود قرار گرفته و قفل شود.

اگر سوکت لق است یا به‌راحتی بیرون می‌آید، قبل از روشن کردن خودرو اتصال را بررسی کنید.

📏 ۱۱. سیم‌کشی را بررسی کنید

قبل از روشن کردن خودرو، یک بررسی نهایی انجام دهید.

مطمئن شوید:

• ✅ سیم‌ها سالم هستند.

• ✅ ترمینال‌ها محکم هستند.

• ✅ سوکت قفل شده است.

• ✅ سیم‌ها با اگزوز تماس ندارند.

• ✅ سیم‌ها کشیده نشده‌اند.

• ✅ اتصال کوتاه یا سیم لخت وجود ندارد.

اگر نقشه سیم‌کشی در اختیار دارید، تطبیق پایه‌ها با نقشه را نیز انجام دهید.

🖥️ ۱۲. پس از تعویض سوکت، خودرو را تست کنید

پس از اتمام کار و انجام اقدامات ایمنی لازم، خودرو را روشن کنید.

به موارد زیر توجه کنید:

• 🚨 آیا چراغ چک روشن است؟

• 🚗 آیا موتور عملکرد عادی دارد؟

• ⚡ آیا خطای جدیدی در ECU ثبت شده است؟

• 🔌 آیا اتصال سوکت پایدار است؟

در صورت دسترسی به دستگاه دیاگ، کدهای خطا را بررسی کنید.

اگر خطای مربوط به مدار سنسور همچنان وجود دارد، احتمال دارد مشکل از خود سوکت نباشد و باید سنسور، سیم‌کشی، مدار گرم‌کننده و سایر بخش‌های مرتبط بررسی شوند.

🔍 چگونه بفهمیم مشکل از سوکت است یا خود سنسور؟

این موضوع یکی از مهم‌ترین بخش‌های عیب‌یابی است.

بنابراین قبل از خرید سنسور جدید، سوکت و سیم‌کشی را بررسی کنید.

⚠️ اشتباهات رایج هنگام تعویض سوکت سنسور اکسیژن

❌ جابه‌جا کردن سیم‌ها

یکی از خطرناک‌ترین اشتباهات، اتصال سیم‌ها بدون توجه به ترتیب پایه‌هاست.

❌ انتخاب سوکت نامناسب

سوکت جدید باید از نظر نوع ترمینال، تعداد پایه‌ها و آرایش پایه‌ها با سیستم خودرو سازگار باشد.

❌ بی‌توجهی به سیم سوخته

اگر سیم نیز بر اثر حرارت آسیب دیده باشد، تعویض فقط سوکت مشکل را به‌طور کامل برطرف نمی‌کند.

❌ کار کردن روی موتور داغ

سنسور اکسیژن و قسمت‌های اطراف اگزوز می‌توانند دمای بسیار بالایی داشته باشند.

❌ استفاده از اتصال غیراستاندارد

اتصال ضعیف می‌تواند مقاومت ایجاد کرده و باعث ایجاد خطا یا گرم‌شدن محل اتصال شود.

❌ تعویض سوکت بدون بررسی علت خرابی

اگر سوکت قبلی به دلیل حرارت یا مشکل الکتریکی آسیب دیده باشد، باید علت اصلی نیز پیدا شود.

💡 نکات مهم برای جلوگیری از خرابی مجدد سوکت

برای افزایش عمر سوکت سنسور اکسیژن L90 این نکات را رعایت کنید:

• 🔧 از سوکت باکیفیت و سازگار استفاده کنید.

• 🔌 ترمینال‌ها را به‌صورت استاندارد نصب کنید.

• 🧵 سیم‌ها را از حرارت شدید دور نگه دارید.

• 🛡️ محل اتصال را به‌خوبی عایق کنید.

• 💧 از ورود رطوبت و آلودگی به اتصالات جلوگیری کنید.

• 🔍 در صورت تکرار خرابی، علت اصلی را بررسی کنید.

• 🖥️ پس از تعمیر، خطاهای ECU را بررسی کنید.

🧪 آیا بعد از تعویض سوکت باید دیاگ بزنیم؟

در صورتی که چراغ چک روشن بوده یا خطایی در ECU ثبت شده باشد، استفاده از دستگاه دیاگ می‌تواند برای بررسی نتیجه تعمیر مفید باشد.

البته پاک‌کردن کد خطا به‌تنهایی به معنی برطرف‌شدن مشکل نیست.

ابتدا باید علت خطا برطرف شود و سپس نتیجه تعمیر بررسی شود.

👨‍🔧 چه زمانی تعویض سوکت را به تعمیرکار بسپاریم؟

اگر تجربه کافی در کار با سیم‌کشی خودرو ندارید، بهتر است تعویض سوکت را به تعمیرکار متخصص بسپارید.

به‌خصوص در شرایط زیر:

• 🔥 سوکت کاملاً ذوب شده است.

• 🧵 چند سیم آسیب دیده‌اند.

• ⚡ اتصال کوتاه وجود دارد.

• 🚨 چراغ چک بعد از تعمیر همچنان روشن است.

• 🖥️ کد خطا دوباره ظاهر می‌شود.

• 🔌 ترتیب پایه‌های سوکت مشخص نیست.

❓ سوالات متداول درباره تعویض سوکت سنسور اکسیژن ال 90

آیا می‌توان فقط سوکت سنسور اکسیژن را تعویض کرد؟

بله، اگر مشخص شود مشکل از سوکت یا ترمینال‌های آن است و خود سنسور سالم باشد، در بسیاری از موارد امکان تعویض سوکت وجود دارد.

آیا خرابی سوکت باعث روشن شدن چراغ چک می‌شود؟

بله، اختلال در اتصال یا سیم‌کشی سنسور می‌تواند باعث ثبت خطا در ECU و روشن شدن چراغ چک شود؛ اما برای تشخیص دقیق باید کد خطا و وضعیت مدار بررسی شود.

آیا هنگام تعویض سوکت باید سیم‌ها را هم عوض کنیم؟

اگر سیم‌ها سالم باشند، الزاماً نیازی به تعویض کامل آن‌ها نیست. اما سیم‌های سوخته، شکننده یا آسیب‌دیده باید بررسی و در صورت نیاز تعویض یا ترمیم استاندارد شوند.

آیا می‌توان سیم‌ها را با چسب برق به هم وصل کرد؟

برای یک تعمیر اصولی، اتصال صرفاً با پیچاندن سیم‌ها و چسب برق توصیه نمی‌شود. اتصال باید از نظر مکانیکی و الکتریکی مطمئن و متناسب با شرایط حر مشکل در اتصال، سیم‌کشی، مدار سنسور یا شرایط حرارتی اطراف آن باشد. در این حالت نباید خطای سنسور اکسیژن برمی‌گردد، باید خود سنسور،ارتی محل نصب باشد.

چرا سوکت جدید دوباره داغ می‌شود؟

تکرار داغ‌شدن می‌تواند نشانه وجود مشکل در اتصال، سیم‌کشی، مدار سنسور یا شرایط حرارتی اطراف آن باشد. در این حالت نباید فقط سوکت را دوباره تعویض کرد.

✅ جمع‌بندی

تعویض سوکت سنسور اکسیژن ال 90 در صورت خرابی سوکت یا ترمینال‌ها می‌تواند مشکل اتصال سنسور را برطرف کند؛ اما این کار باید با دقت انجام شود.

مهم‌ترین مراحل عبارت‌اند از:

🔍 تشخیص خرابی → 📸 ثبت ترتیب سیم‌ها → ✂️ جداکردن سوکت معیوب → 🔧 نصب ترمینال جدید → 🔌 اتصال صحیح سیم‌ها → 🛡️ عایق‌کاری → 🖥️ تست نهایی

مهم‌ترین نکته این است که ترتیب سیم‌ها را حدس نزنید و برای تعیین پایه‌ها از نقشه سیم‌کشی و مشخصات دقیق خودرو استفاده کنید.

اگر پس از تعویض سوکت همچنان چراغ چک روشن است یا خطای سنسور اکسیژن برمی‌گردد، باید خود سنسور، مدار گرم‌کننده و سیم‌کشی نیز بررسی شوند.

🔧 یک سوکت سالم زمانی عملکرد مناسبی خواهد داشت که علت اصلی خرابی سوکت قبلی نیز برطرف شده باشد.
